MessageSujet: re.....   Sam 2 Sep 2017 - 11:59

Oui, je pense finir toute cette partie bois pour cet hiver.

Est-ce que tu connais la technique du coffrage ( 0,4  0.6 mm CTP) où l'on mets de la colle uniquement aux lieux de collage puis on passe le fer à repasser qui colle instantanément???

J'ai vu ceci:

" Tu sais la méthode Ohlwein? Il met la colle blanche sur les deux cotés, attend quelques minutes et colle le panneau sur le fuselage ou les nervures avec un fer à repasser. Je n'ai jamais essayé sa méthode, mais je sais que ça marche bien. "

voici 1 image:



Je vais faire un essai ; il faut laisser sécher un peu la colle blanche de chaque coté; puis positionner et réactiver la colle en chauffant au fer!!!
A voir
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
BURNET

avatar

Messages : 124
Date d'inscription : 30/10/2012

MessageSujet: construction du Béryl.....   Jeu 20 Avr 2017 - 9:11

le coffrage du BA de l'aile droite est très beau et donne un joli galbe à la voilure, il ne reste plus que l'aile gauche...
Avec la mise en croix cela commence vraiment à prendre de l'allure. C'est bien ce que j'ai dit il sera fini pour le printemps 2018 si tu continues a cette cadence.......
bye a+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: Suite.....   Mer 19 Avr 2017 - 14:26

Merci de me mettre au niveau de LANGE, mais je pense arriver juste à sa cheville... et toi c'est encore plus beau ce que tu fais...cyclops







Encore un peu de travail!!!

à plus...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
BURNET

avatar

Messages : 124
Date d'inscription : 30/10/2012

MessageSujet: beryl   Sam 1 Avr 2017 - 11:00

OUH LA LA ça me rappelle un certain Mr Lange tout ça.........qui venait au terrain tous les dimanches matin à Challes pour nous faire le compte rendu de la construction de son AIRBUS, souvenirs souvenirs....
Il est bien aussi F.. que toi mais bon... quand on a un projet en tête il faut le réaliser !!!!!
Continue comme ça c'est bien mieux que le sport après tout ......
Amitiés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: les coffrages de l'aile   Sam 1 Avr 2017 - 0:40

les coffrages ne peuvent être fait que de nervures à l'autre nervure et en quinconce.
Les entures font 8 mm avec du CTP de 6/10 mm boulot.









Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: le train monté sur ses cales de frêne collées sur le longeron   Sam 1 Avr 2017 - 0:32

Le train monté sur ses cales de frêne collées sur le longeron

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

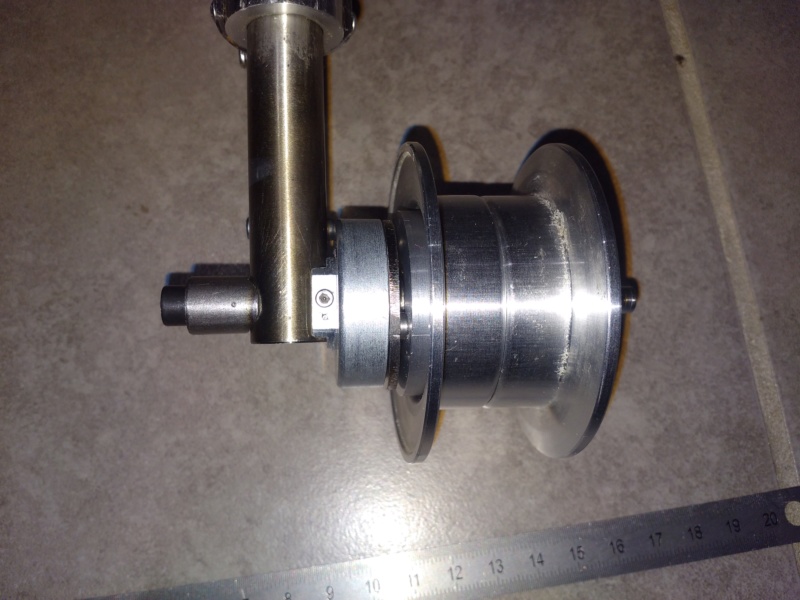

MessageSujet: Le train en état de fonctionnement   Jeu 16 Mar 2017 - 18:57





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: En attendant la suite des coffrage, je résous le train avant d'aterrissage   Lun 27 Fév 2017 - 11:54

Comme j'aime bien les composite et la mécanique; je vais faire une partie en composite et l'autre en duralumin.

J'ai copier le train du Jodel qui fera parfaitement l'affaire!!





















à suivre...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: je commence quelques coffrages...   Mer 1 Fév 2017 - 9:36





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: Petite mise en croix... pour la route   Jeu 29 Déc 2016 - 16:21



Il ne manque pas de nervures en emplanture d'aile; c'est les deux réservoirs en apex qui viendront compléter ce trou.

Il y a encore du travail coté bois: tous les coffrages en boulot  de 8/10 de l'aile , de l’empennage et du fuselage sur certaines parties et bien entendu les ailerons...

Ensuite viendra la mécanique, trains, roulette, verrière (à réaliser complète)

Et l'avionique: radio, moteur et réservoir.... drunken

L'entoilage, la peinture je ne serais dire combien de temps!! Question

Mais c'est une belle vraie maquette au 1/3.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: Suite des volets...   Mer 28 Déc 2016 - 17:51

Les ajustements se feront un peu plus tard avec l'aileron.
Pour le moment je vais monter les bords d'attaques. Je commence par un coté pour voir la difficultée.



un peu de copeaux!!!



et voilà le bord d'attaque raboté; poncé...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: les volets   Lun 26 Déc 2016 - 20:25

Les volets sont ajustés avec leurs fixations que nous voyons un peu plus hauts en cours de fabrication.









Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: Ajustage de l'aile sur le fuselage ou l’inverse...   Lun 26 Déc 2016 - 20:11

C'est une partie importante du montage;car il conditionne définitivement le calage de l'aile et sa fixation.



Il faut une petite combine pour percer les 2 trous de fixation de l'aile sur le fuselage.
Le longeron est traversé sur une entretoise en bois entre les 2 semelles.Il faut un peu de précision; et là l'astuce est de mettre le longeron de niveau.
Ensuite, c'est la perceuse est équipé de  2 bulles de niveau pour avoir la perpendiculaire; c'est important.




le travail terminé, voici le centre de l'aile bien avancé.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: re.....   Dim 20 Nov 2016 - 9:40

J'ai du laisser de coté un peu la construction pour finir des choses à la maison.
Je reprends dès le 15 décembre2016.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: pièces d'articulation volets et ailerons   Mar 20 Sep 2016 - 9:09

Bonjour,
le temps passe vite, l'été a laissé peu de temps pour la construction du Béryl.  J'ai usiné des pièces compliquées car les cotes au 1/3 obligent la virgule, donc le 1/10 iéme en traçage.







Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: finition longeron principal longeron AR et collage des 9 premières nervures   Mer 6 Juil 2016 - 10:08

Le longeron est mis à niveau à l'horizontal en X et Y;  les nervures sont positionnées au fil à plomb en Z et Y
il ne faut pas se "louper" pour ne pas avoir une aile vrillée!!! Evil or Very Mad




Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: 1 ière mise en croix en équilibre!!   Ven 10 Juin 2016 - 11:59

C'est une belle satisfaction de voir pour la première fois le modèle en croix. Very Happy

reste encore pas mal de boulot... au travail cheers




Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: L'aile... elliptique... suite   Jeu 9 Juin 2016 - 0:21



Celà semble aller avec les  2 nouvelles nervures 7 et 8



A première vue; où du moins en y regardant de plus près; les nervures sont précises.( sur le photo, elles ne sont pas positionnées correctement.)

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
franck sldp

avatar

Messages : 9
Date d'inscription : 27/03/2016

MessageSujet: dur   Mer 8 Juin 2016 - 7:26

un boulot de fou c est fabrication
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: L'aile...   Dim 5 Juin 2016 - 23:37

bonjour,
Les nervures sont terminées... je les contrôle... surprise!! A partir de la N° 6 toutes les nervures sont par paires.
N°7 et N° 8 sont à "re"faire!!! j'ai dû me tromper dans les cases des coordonnées en les ramenant au 1/3...
du coup j'en fais encore 4 (n° 7 et 8 ) et j'ai dû les "re"dessiner. je les trace sur solidworks.




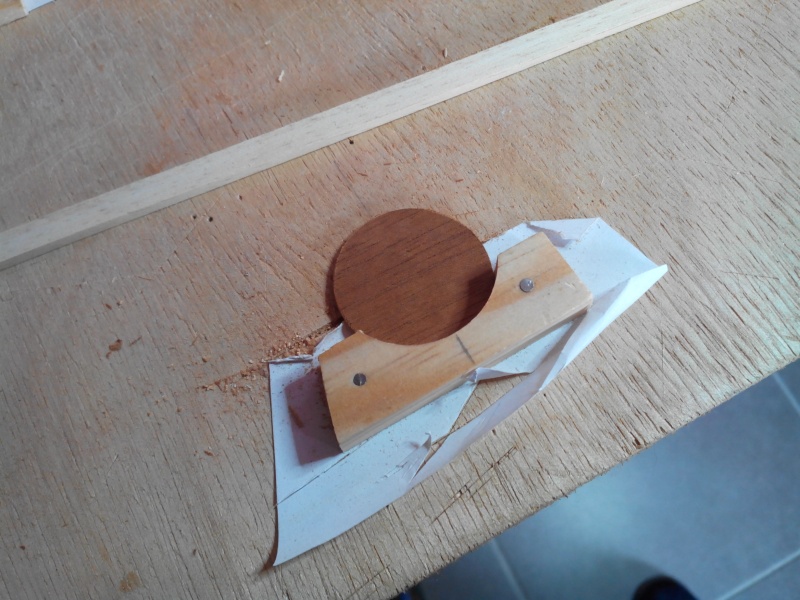

et voici comment j'ai fait 234 goussets!!











et les nervures étalées sue du carrelage de 45 cm de coté:

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: Retour à la partie pas si simple: l'aile!!   Jeu 14 Avr 2016 - 10:06



C'est le moment ,après avoir toutes les nervures de commencer le longeron arrière. Le fait de réaliser ls pièces de la même manière que le plan du vrai Béryl c'est que c'est long... mais le résultat est là c'est plus solide et plus léger que nos construction bois modelisme.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: le mieux était d'avoir une vraie!!   Jeu 14 Avr 2016 - 10:01




Un autre modèle plus léger et toujours utilisé:



Aller, je verrais plus tard. L'aile du béryl attend!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: Roulette de queue   Sam 20 Fév 2016 - 20:33

La roulette de queue des "jodel" ou du béryl sont identiques.

Il y a plusieurs modèles la plus simple ; est simple...
L'autre bien souvent est une roulette dénomée PC5



Je propose de faire un compromis par usinage de bloc pour faire un proto.
J'ai commencé par faire un vague plan en partant de la PC5 pour garder la forme générale. Sachant que par la suite, il faudrait faire une pièce de fonderie ALU ( maison).

voir sur you tube une méthode simple avec un petit four de fonderie.
https://www.youtube.com/watch?v=xEaToleNpG8


Je commence par la noix qui portera la butée à bille de diamétre 20mm extérieur et les 2 flancs en tôle support de roue.

J'ai pas usiné depuis 46 ans et je pense avoir encore à maitriser... Neutral



Il faut que jec trouve la solution pour faire la pente!! j'ai bien une idée scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
Admin
Admin
avatar

Messages : 399
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

MessageSujet: re......   Lun 15 Fév 2016 - 20:40

Pour la douche je travaille propre  tongue
Pour le sauna des fois c'est chaud le modelisme... Wink

Et puis, j'ai le jacuzzi... Twisted Evil

Bon on se voit quand pour l'apéro et le 30cc à régler? Te mets mes dispos: le 23, 24, 29 après midi, mardi 1 mars, le 2 mars journée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org
BURNET

avatar

Messages : 124
Date d'inscription : 30/10/2012

MessageSujet: Re: projet Béryl 85cc bicylindres 4 T   Lun 15 Fév 2016 - 16:13

Salut Alexandre,

Moi je le trouve petit ton atelier... il aurait été plus grand tu aurais pu construire le Beryl a l'échelle 1/2 Very Happy Very Happy Very Happy Very Happy
D'autre part il y a un évier, c'est bien, mais pourquoi ne pas avoir mis une douche, et un Sauna ??? cheers cheers cheers
a+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: projet Béryl 85cc bicylindres 4 T

Revenir en haut Aller en bas

projet Béryl 85cc bicylindres 4 T
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Projet 2007, agrandissement de Gentilly ?
» projet mercedes 508D 4X4
» Mon Projet : Golf 1 cab boite auto de 84
» Projet Coffre BMW E36
» projet restauration stage 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
le Club A.M.V.G :: Catégories :: Maquettes semi-maquettes-
Sauter vers:
