 Centrage des Avions même pour le modélisme!!

Aller en bas
AuteurMessage
Admin
Admin
Admin

Messages : 608
Date d'inscription : 22/10/2012
Localisation : Pas trop trop loin du terrain!!

Centrage des Avions même pour le modélisme!! Empty
MessageSujet: Centrage des Avions même pour le modélisme!!   Centrage des Avions même pour le modélisme!! EmptyJeu 8 Aoû 2013 - 14:27

Bonjour,

Pour centrer un avion, il faut faire aussi bien du traçage que de petits calculs très simples. Peutêtre vous ferez vous aider par un copain qui connais bien le problème.

A lire aussi, j'ai été un élève de Paul Bataillou: ICI

Je vous donne le lien donné dans les forums sérieux: ICI

De mon coté, comme je suis resté pilote et mécanicien sur le terrain de Challes les Eaux, j'ai beaucoup pratiqué. Et j'ai le C.A.E.A ( certificat d'aptitude à l'enseignement aéronautique)

En premier, le mieux est de trouver le CG (centre de gravité de votre modèle). le Volume du stab est important:
Le volume d'empennage V
Le "volume d'empennage " mesure l'importance de l'empennage dans l'équilibre et la stabilité. Il dépend de la surface et du bras de levier de l'empennage, rapportés à la surface et à la corde moyenne de l'aile. Sa valeur est typiquement comprise entre 0.30 et 0.9010 .

Ensuite passons au foyer aérodynamique qui lui va être le résultat de vos calculs. Le CG ne change pas, c'est vous qui aller le faire bouger en lestant différemment l'avion entre le le point limite de centrage arrière et point de limite centrage avant!! qui s'appelle le foyer aérodynamique. . lol!

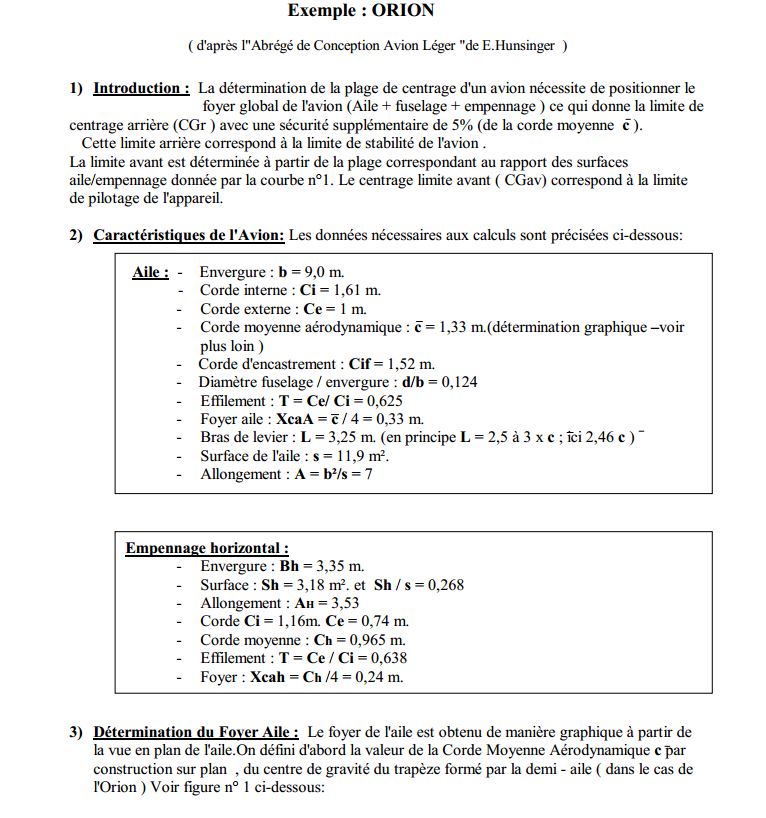

Ce dossier est le fruit de monsieur  M. SUIRE aéroclub de versaille.

Centrage des Avions même pour le modélisme!! Captur12
Centrage des Avions même pour le modélisme!! Captur13
Centrage des Avions même pour le modélisme!! Captur14
Centrage des Avions même pour le modélisme!! Captur15
Centrage des Avions même pour le modélisme!! Captur16
Centrage des Avions même pour le modélisme!! Captur17


Dernière édition par Admin le Mar 16 Oct 2018 - 10:36, édité 6 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amvg.forumactif.org En ligne
Invité
Invité



Centrage des Avions même pour le modélisme!! Empty
MessageSujet: et ben   Centrage des Avions même pour le modélisme!! EmptyJeu 14 Nov 2013 - 15:38

fo un bac pro pour pouvoir trouver et comprendre comment centrer un zing:shock:
